工作流实例
约 1361 字大约 5 分钟
2025-04-23
OpenAuth.Net工作流基于国际标准的BPMN2.0规范,并在此基础上做了一些扩展,以满足国内各种需求。系统工作流分为两个大类:
- 无业务关联流程,如请假、报销等。
- 有业务关联流程,如采购、销售等。
这两种流程的差异有以下几点:
对比维度 | 无业务关联流程 | 有业务关联流程 |
---|---|---|
适用场景 | 请假、报销等日常办公 | 采购、销售、入库等业务操作 |
发起方式 | 流程中心 -> 我的流程 -> 新的申请 | 直接在业务模块中发起(如:仓储中心 -> 入库订单 -> 送审) |
表单类型 | 简单表单,适用拖拽表单设计器 | 复杂表单,需要自定义表单或URL表单 |
审批结束处理 | 仅更新流程状态 | 需要修改业务数据状态 |
表中提到的表单类型差异可以查看:表单设计
基本操作
一个完整的工作流从设计到发起,到审批,需要经过:
表单设计:【基础配置/表单设计】中添加一个用于流程的表单;
流程设计:【基础配置/流程设计】中添加一个流程模版,流程模版选择刚刚建的表单;
流程发起:【流程中心/我的流程】中【新的申请】创建一个流程实例,或在业务系统中直接【送审】发起;
流程审批:【流程中心/待处理流程】中进行审批;
这里只介绍开源版本的操作流程,vue版本操作流程请参考👉操作手册
流程设计
在【基础配置/流程设计】界面,点击“添加模板”。填写好流程模板的名称及需要的信息。点击“选择表单”选择流程关联的表单。流程模版使用的表单,需要在【基础配置/表单设计】中添加,具体查看表单设计-基本介绍
选择好表单后,点击“流程设计”进入流程设计。
节点属性
- 节点名称:必填 节点名称
- 三方回调URL:当节点审批完成时,如果需要通知其他系统或模块,则填写对应系统的接口地址。
- 执行权限 必填 节点的执行权限,如:指定用户、指定角色等。
- 所有用户: 任何人都可以审批
- 指定用户:指定用户审批,当选中这项时需要选择指定的用户
- 指定角色:指定角色审批,当选中这项时需要选择指定的角色
流程发起
OpenAuth.Net工作流分为两个大类:
无业务关联流程,如请假、报销等。
有业务关联流程,如采购、销售、入库等。
这两种流程的差异有以下几点:
对比维度 | 无业务关联流程 | 有业务关联流程 |
---|---|---|
适用场景 | 请假、报销等日常办公 | 采购、销售、入库等业务操作 |
发起方式 | 流程中心 -> 我的流程 -> 新的申请 | 直接在业务模块中发起(如:仓储中心 -> 入库订单 -> 送审) |
表单类型 | 简单表单,适用拖拽表单设计器 | 复杂表单,需要自定义表单或URL表单 |
审批结束处理 | 仅更新流程状态 | 需要修改业务数据状态 |
我们分别介绍如何发起这两种流程。
无业务关联流程

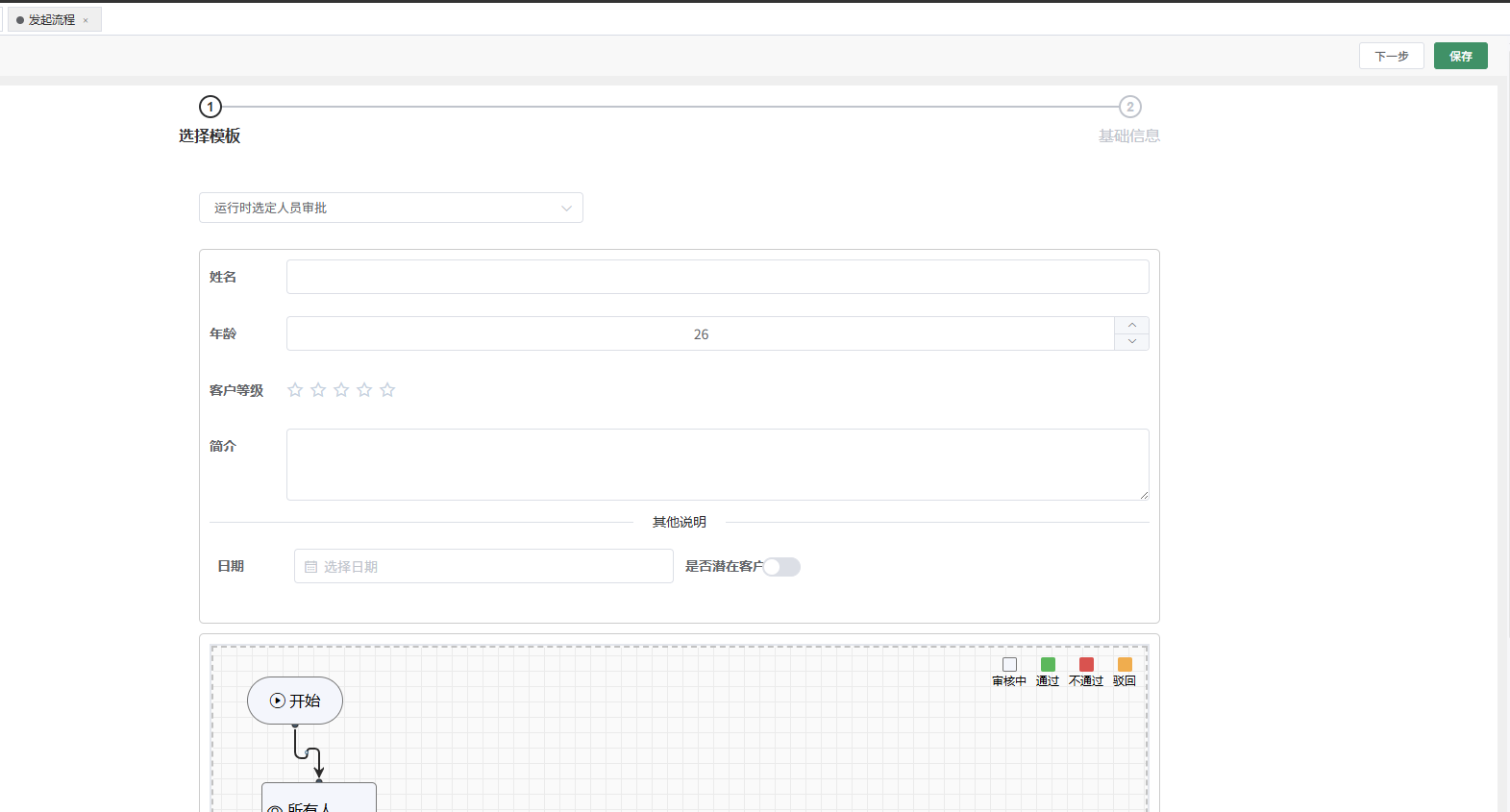

完成流程模版设计后,在【流程中心/我的流程】中【新的申请】开始创建一个流程实例。
在上边选择流程模版;
填写待审批的表单内容;
点击“下一步”,根据自己需要编辑流程实例标题,并保存。
保存完成后,在【流程中心/我的流程】中点击“搜索”按钮刷新查询,就可以看到刚刚发起的流程实例。
有业务关联流程
挂载流程方案
与无业务关联流程不同,有业务关联流程需要先把流程模板挂载到业务模块中。在【模块管理】功能里面,把刚刚流程模板与功能关联。
业务系统发起【送审】
挂载完成后,在【仓储中心/入库单】中,选择一个入库单,点击【送审】,选择刚刚设计的流程模板:
送审成功后就可以在【流程中心/我的流程】中看到刚刚送审的流程实例,点击进入后,就可以看到审批内容是业务详情的URL地址。
流程审批

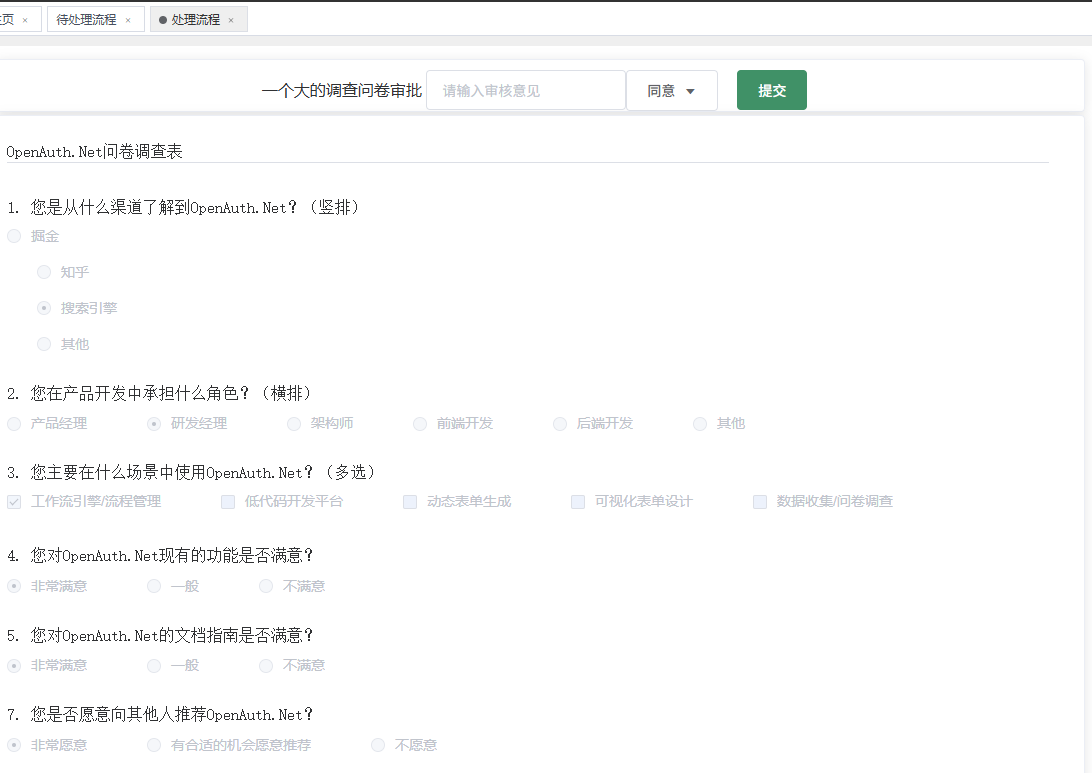

用户可以在【流程中心/待处理流程】中看到自己需要审批的流程,点击【处理】按钮并进行相应的处理;
其中:
同意:流程审批通过,流程结束;
不同意:流程审批不通过,流程结束;
驳回:可以驳回到指定的步骤,该步骤的人可以重新审批提交;
